取樣冷卻器適用于溫度較高的液體和氣體等介質取樣，具有結構緊湊、傳熱效率高、清洗方便、使用壽命長等優點，廣泛用于石油、化工、輕工、電力等部門的、加熱、換熱，冷卻器也可做為油泵的自封冷卻器。

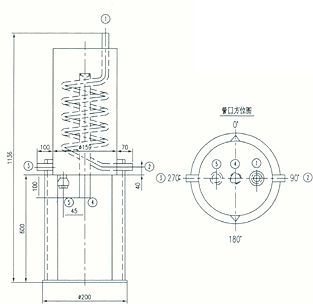

1、單一相取樣冷卻器SCXQ—IA
單-相取樣冷卻器主要性能表
|
管道
|
設計壓力
|
3.92MPa
|
殼程
|
設計壓力
|
常壓
|
|
設計溫度
|
350℃
|
設計溫度
|
60℃
|
|
操作介質
|
/
|
操作介質
|
水
|
|
換熱面積：0.084m2
|
單-相取樣冷卻器管口說明表
|
規格型號
(施工圖圖號）
|
操作介質
|
盤管材質
|
設備開口DN
|
|
1
|
2
|
3
|
4
|
5
|
|
SCXQ-1A-1(S5-10-1)
|
油 品
|
20
|
15
|
15
|
20
|
25
|
G1/2
|
|
SCXQ-1A-2(S5-10-2)
|
含硫油品
|
1Cr18Ni9Ti
|
15
|
15
|
20
|
25
|
G1/2
|
|
SCXQ-1A-3(S5-10-3)
|
油 氣
|
20
|
15
|
8(外)
|
20
|
25
|
G1/2
|
|
SCXQ-1A-4(S5-10-4)
|
含硫油氣、氫氣
|
1Cr18Ni9Ti
|
15
|
8(外)
|
20
|
25
|
G1/2
|
|
 |

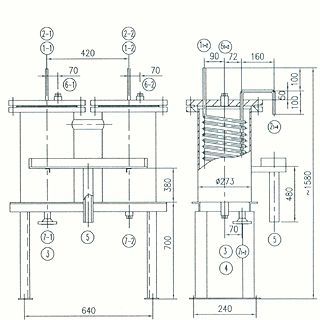

2、雙聯取樣冷卻器SCXQ-IB
雙聯取樣冷卻器主要性能表
|
管道
|
設計壓力
|
0.58MPa
|
殼程
|
設計壓力
|
0.58MPa
|
|
設計溫度
|
172℃
|
設計溫度
|
60℃
|
|
操作介質
|
汽、水
|
操作介質
|
水
|
|
換熱面積：1.04m2
|
雙聯相取冷卻器管口說明表
|
編號
|
名稱
|
數量
|
公稱直徑DN
|
公稱壓力PN
|
備注
|
|
1
|
水蒸汽入口
|
2
|
10
|
/
|
|
|
2
|
水蒸汽出口
|
2
|
10
|
/
|
|
|
3
|
冷卻水入口
|
1
|
40
|
2.0
|
|
|
4
|
冷卻水出口
|
1
|
40
|
2.0
|
|
|
5
|
排水口
|
1
|
50
|
/
|
|
|
6
|
上排空口
|
2
|
G1/2
|
/
|
帶管塞
|
|
7
|
下排空口
|
2
|
G1/2
|
/
|
帶管塞
|
|
 |

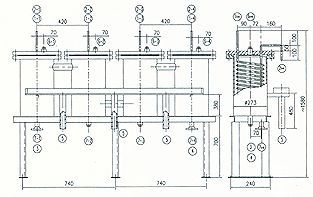

3、四聯取樣冷卻器SCXQ-IC
四聯取樣冷卻器主要性能表
|
管道
|
設計壓力
|
4.62MPa
|
殼程
|
設計壓力
|
0.58MPa
|
|
設計溫度
|
275℃
|
設計溫度
|
60℃
|
|
操作介質
|
汽、水
|
操作介質
|
水
|
|
換熱面積：2.08m2
|
|
編號
|
名稱
|
數量
|
公稱直徑DN
|
公稱壓力PN
|
備注
|
|
1
|
水蒸汽入口
|
4
|
10
|
/
|
|
|
2
|
水蒸汽入口
|
4
|
10
|
/
|
|
|
3
|
冷卻水入口
|
1
|
40
|
2.0
|
|
|
4
|
冷卻水出口
|
1
|
40
|
2.0
|
|
|
5
|
排水口
|
1
|
50
|
/
|
|
|
6
|
上排空口
|
2
|
G1/2
|
/
|
帶管塞
|
|
7
|
下排空口
|
2
|
G1/2
|
/
|
帶管塞
|
|
 |
|
