性能特點

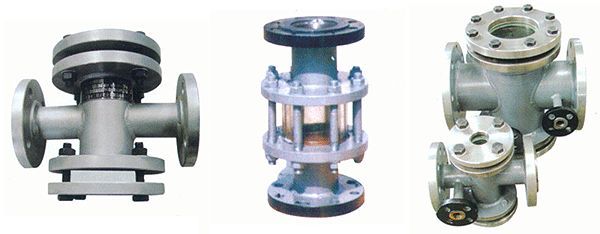

視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品、造紙等工業生產裝置的管道中，能隨時觀察管道液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。

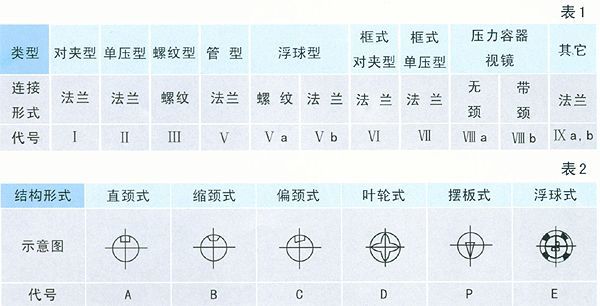

產品型號標注
標記示例
選擇單壓型法蘭連接式視鏡，內部結構擺板式，法蘭公稱壓力為0.6MPa，公稱直徑80mm，主體材料為低碳鋼。標記：SG-II-P-0.6—80／C。
注：本表結構形式主要針對I型、II型和III型。
產品規格及技術參數
(1)SG-I對夾型視鏡
|
DN
|
窗徑W
|
管內D
|
H
|
L
|
適用工況
|
|
PN≤1.6
|
PN≤2.5
|
|
8
|
58
|
40
|
75
|
140
|
160
|
PN≤2.5MPa
工作壓力≤1.0MPa
工作溫度0-180℃
|
|
10
|
58
|
40
|
75
|
140
|
160
|
|
15
|
58
|
40
|
75
|
140
|
160
|
|
20
|
68
|
50
|
85
|
160
|
180
|
|
25
|
68
|
50
|
85
|
160
|
180
|
|
40
|
78
|
60
|
115
|
180
|
200
|
|
 |
(2)SG—II單壓型視鏡
|
DN
|
窗徑W
|
管內徑D
|
PN0.6
|
PN1.0、PN1.6
|
PN2.5
|
|
H
|
L
|
H
|
L
|
H
|
L
|
|
50
|
80/80
|
65/50
|
200
|
220
|
200
|
220/250
|
210
|
250/270
|
|
65
|
102/100
|
80/102
|
230
|
250
|
230
|
250/270
|
240
|
270/320
|
|
80
|
102/100
|
102/102
|
245
|
270
|
245
|
270/270
|
270
|
320/380
|
|
100
|
125/125
|
125/125
|
330
|
320
|
330
|
320/320
|
360
|
360/420
|
|
125
|
150/150
|
150/150
|
340
|
360
|
360
|
370/400
|
400
|
410/480
|
|
150
|
200/200
|
200/200
|
350
|
420
|
420
|
430/440
|
440
|
480/550
|
|
 |
注：分母為擺板式單壓視鏡。工作壓力≤1.OMPa，工作溫度0-180℃。
(3)SG—III全螺紋型視鏡
|
DN
|
窗徑W
|
管內D
|
H
|
L
|
適用工況
|
|
PN≤1.6
|
PN≤2.5
|
|
6
|
58
|
G1/4
|
75
|
140
|
160
|
PN≤2.5MPa
工作壓力≤1.0MPa
工作溫度0-180℃
|
|
10
|
58
|
G3/8
|
75
|
140
|
160
|
|
15
|
58
|
G1/2
|
75
|
140
|
160
|
|
20
|
68
|
G3/4
|
85
|
160
|
180
|
|
25
|
68
|
G1″
|
85
|
160
|
180
|
|
40
|
78
|
G11/2″
|
115
|
180
|
200
|
|
 |
(4)SG—IV管型視鏡
|
DN
|
PN
|
H
|
H1
|
H2
|
玻璃管
|
|
直徑
|
厚度
|
|
20
|
1.0
|
250
|
78
|
94
|
F50
|
4
|
|
25
|
1.0
|
250
|
78
|
94
|
F50
|
4
|
|
40
|
1.0
|
250
|
78
|
94
|
F60
|
5
|
|
50
|
1.0
|
250
|
78
|
94
|
F75
|
5
|
|
60
|
1.0
|
250
|
78
|
94
|
F90
|
5
|
|
 |
(5)SG—Va螺紋連接浮球型視鏡
|
DN
|
d
|
D1
|
D
|
L
|
H
|
球Ф
|
圖 號
|
|
20
|
16
|
G3/4″
|
38
|
120
|
70
|
18
|
HGSO-128-01～4
|
|
25
|
16
|
G1″
|
40
|
120
|
70
|
18
|
HGSO-128-01～4
|
|
32
|
16
|
G11/4″
|
50
|
124
|
76
|
18
|
HGSO-128-01～4
|
|
40
|
16
|
G11/2″
|
56
|
124
|
80
|
18
|
HGSO-128-01～4
|
|
50
|
16
|
G2″
|
66
|
124
|
85
|
18
|
HGSO-128-01～4
|
|
 |
注：PN≤0.6MPa，工作壓力≤0.3MPa，工作溫度≤180℃。
(6)SG—Vb法蘭連接浮球型視鏡
|
DN
|
d
|
D1
|
D
|
L
|
H
|
球Ф
|
圖 號
|
|
65
|
65
|
130
|
160
|
340
|
260
|
40
|
HGSO-128-01-1～4
|
|
80
|
80
|
150
|
185
|
340
|
270
|
40
|
HGSO-128-01-1～4
|
|
100
|
100
|
170
|
205
|
340
|
277
|
40
|
HGSO-128-01-1～4
|
|
125
|
125
|
200
|
235
|
340
|
290
|
40
|
HGSO-128-01-1～4
|
|
150
|
150
|
225
|
260
|
340
|
302
|
40
|
HGSO-128-01-1～4
|
|
 |
注：PN≤0.6HPa，工作壓力≤0.3MPa，工作溫度≤180℃。
(7)SG—VI框式對夾型視鏡
|
DN
|
W
|
A
|
H
|
B
|
L
|
適用工況
|
|
PN≤1.6
|
PN≤2.5
|
|
15
|
18
|
75
|
85
|
110
|
200
|
200
|
PN≤2.5MPa
工作壓力≤1.0MPa
工作溫度0-180℃
|
|
20
|
18
|
75
|
85
|
110
|
200
|
200
|
|
25
|
22
|
80
|
95
|
120
|
210
|
210
|
|
40
|
30
|
90
|
125
|
120
|
210
|
230
|
|
 |
(8)SG—VII框式單壓型視鏡
|
DN
|
W
|
A
|
H
|
B
|
L
|
適用工況
|
|
PN≤1.6
|
PN≤2.5
|
|
50
|
30
|
90
|
140
|
120
|
210
|
230
|
PN≤2.5MPa
工作壓力≤1.0MPa
工作溫度0-180℃
|
|
65
|
30
|
90
|
155
|
120
|
220
|
250
|
|
80
|
35
|
100
|
180
|
120
|
230
|
250
|
|
100
|
35
|
100
|
205
|
120
|
230
|
260
|
|
125
|
40
|
110
|
235
|
130
|
260
|
290
|
|
150
|
40
|
110
|
260
|
130
|
260
|
290
|
|
 |
(9)SG—VIII a容器視鏡
|
DN
|
PN
|
D
|
D1
|
b1
|
b2
|
≈H
|
螺 柱
|
|
數量n
|
直徑d
|
|
50
|
1.0
|
130
|
100
|
34
|
22
|
79
|
6
|
M12
|
|
1.6
|
130
|
100
|
34
|
24
|
79
|
6
|
M12
|
|
2.5
|
130
|
100
|
34
|
26
|
84
|
6
|
M12
|
|
80
|
1.0
|
160
|
130
|
36
|
24
|
86
|
8
|
M12
|
|
1.6
|
160
|
130
|
36
|
26
|
91
|
8
|
M12
|
|
2.5
|
160
|
130
|
36
|
28
|
96
|
8
|
M12
|
|
100
|
1.0
|
200
|
165
|
40
|
26
|
100
|
8
|
M16
|
|
1.6
|
200
|
165
|
40
|
28
|
105
|
8
|
M16
|
|
125
|
1.0
|
225
|
190
|
40
|
28
|
105
|
8
|
M16
|
|
150
|
1.0
|
250
|
215
|
40
|
30
|
110
|
12
|
M16
|
|
 |
注：工作溫度0—180℃
(10)SG—VIIIb容器帶頸視鏡
|
DN
|
PN
|
D
|
D1
|
b1
|
b2
|
dh×s
|
h
|
≈H
|
螺 柱
|
|
數量n
|
直徑d
|
|
50
|
1.0
|
130
|
100
|
34
|
22
|
57×3.5
|
70
|
79
|
6
|
M12
|
|
1.6
|
130
|
100
|
34
|
24
|
57×3.5
|
70
|
79
|
6
|
M12
|
|
2.5
|
130
|
100
|
34
|
26
|
57×3.5
|
70
|
84
|
6
|
M12
|
|
80
|
1.0
|
160
|
130
|
36
|
24
|
89×4
|
70
|
86
|
8
|
M12
|
|
1.6
|
160
|
130
|
36
|
26
|
89×4
|
70
|
91
|
8
|
M12
|
|
2.5
|
160
|
130
|
36
|
28
|
89×4
|
70
|
96
|
8
|
M12
|
|
100
|
1.0
|
200
|
165
|
40
|
26
|
108×4
|
80
|
100
|
8
|
M16
|
|
1.6
|
200
|
165
|
40
|
28
|
108×4
|
80
|
105
|
8
|
M16
|
|
125
|
1.0
|
225
|
190
|
40
|
28
|
133×4
|
80
|
105
|
8
|
M16
|
|
150
|
1.0
|
250
|
215
|
40
|
30
|
159×4.5
|
80
|
110
|
12
|
M16
|
|
 |
注：容器視鏡參照HGJ501-501-86標準，工作溫度0～180℃
(11)SG—IX a單壓異徑型視鏡
|
DN1×DN2
|
L
|
D
|
H
|
適用工況
|
|
PN0.25
|
PN0.6
|
|
25×32
|
260
|
95
|
226
|
234
|
工作溫度
0～180℃
|
|
40×50
|
320
|
140
|
226
|
278
|
|
50×65
|
320
|
140
|
226
|
278
|
|
65×80
|
360
|
165
|
300
|
308
|
|
80×100
|
360
|
165
|
300
|
308
|
|
 |

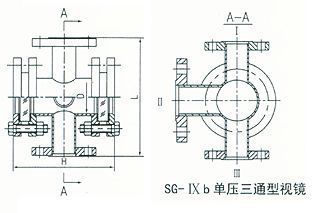

(12)SG—IX b單壓三通型視鏡
|
DN
|
L
|
D
|
H
|
|
I
|
II
|
III
|
PN0.25
|
PN0.6
|
|
25
|
40
|
40
|
260
|
95
|
226
|
234
|
|
25
|
50
|
50
|
320
|
140
|
266
|
278
|
|
25
|
65
|
65
|
320
|
140
|
266
|
278
|
|
40
|
80
|
80
|
360
|
165
|
300
|
308
|
|
40
|
100
|
80
|
360
|
165
|
300
|
308
|
|
25
|
40
|
50
|
320
|
140
|
266
|
278
|
|
40
|
50
|
65
|
320
|
140
|
266
|
278
|
|
50
|
65
|
80
|
360
|
165
|
300
|
308
|
|
50
|
80
|
100
|
360
|
165
|
300
|
308
|
|
 |
注：工作溫度0—180℃ |
